LED'олизация

[fugi1]

7000 мКд при 20мА это весьма хороший КПД, правда 7000 это максимальный заявленный поток, а реально меряем лишь субъективно.
Но при этом если взять средний угол 90гр и 6000мКд, то это будет 11 люмен. Потому и не надо им радиатора, хотя они и греются

[Memphis]

ну вобщем светит это всё так - http://www.youtube.com/watch?v=QGOo1qIQ4Kc&feature=player_embedded

[berlogin06]

Хе,у меня в фанарях задних стоят пираньи,так от одного светодиода тоже щуришся, а от 45 шт, что стоят в заднем ходе, я пол часа отходил чтобы что то видеть вечером... ине греются они.

А можно поподробнее про пираньи,а то я не очень в этих названиях пока секу:) и еще один вопросик-как заставил диоды мигать в поворотниках? поделись информацией пожалуйста.

[Memphis]

про пираньи

-

ак заставил диоды мигать в поворотниках?

-

[Тень админа]

в общем,вот и у меня началась стадия LEDолизации.второй день сижу и разбираюсь какие применять светодиоды.

по поводу Пираний и других...
в интернете идут споры о том какие диоды применять.пираньи,SMD мощные или какие иные.
я подошел к этому вопросу с точки зрения ТТХ самих диодов.были взяты 2 диода каждого типа и проведены сравнения.

первый - CP42B-RKS-CL0P0AA4 (CREE) светодиод сверхяркий
ТТХ вкратце:
Uпит=от 2.5 до 3в.
Iпит= 70mA
световой поток Ф = 6Лм или при переводе в силу света Канделы - 1910mCd
Угол свечения = 120град
Рассеиваемая мощность - 210мВт

второй - CLP6C-RKW-CYbA0AA3 (CREE)
ТТХ:
Uпит=от 2.5 до 3в.
Iпит= 3x80mA (т.е. на каждый кристалл по 80мА),пиковый ток 3х200мА
Сила света I = 4500-7100mCd или при переводе в Люмены - 14-22Лм
Угол свечения = 120град
Рассеиваемая мощность - 3х240мВт

в итоге выбор пал на второй вариант.почему на него? а потому что в силу своих конструктивных особенностей (размер 6х5х2мм против 7.6х7.6х5мм у первого варианта) и диаграммы светораспределения (у второго равномерная диаграмма,а у первого ступенчатая и гораздо тусклее на большем угле). конструктивные плюсы - установка в местах с ограниченной высотой (пример фонари 3110 в зоне под белой полосой поворотов и ЗХ - там есть полость меж стекла и задней стенки,но она не очень большая),простота установки (не надо сверлить 8 дырок),хотя при этом есть один минус - пайка мелких контактов,но это при условии раздельного включения каждого чипа. ну и возможность реализации двойного режима (стоп/Габарит) за счет попеременного включения определенного числа чипов в каждом диоде,а не игрой сопротивлениями на цепочках.

минус - более сложная разводка плат.более мелкая работа при пайке. в случае реализации двойного режима работы - большее число элементов.

в общем,если кому это пригодится - был рад рассказать о своих изысканиях.

[Тень админа]

посмотрел я на цены на ебее на SMD и опечалился...
по моей ссылке выше - 9руб за шт.
в другом магазине в москве нашел по 6.7руб за шт.
на ебее в 1,3 раза ярче - 3.5руб за шт с учетом доставки...

осталось найти отражатели только.

и второй вопрос который меня мучает - за красное стекло ставить красные светодиоды или белые?

Андрюх,Мемфис,не пробовал какие лучше светят?

[Memphis]

Белые светили ярче. Но! Цвет уже не красный какой то получался... В пример этому мои поворотники, там стоят белые светодиоды, и через стекло получается ярко жёлтый, то есть ни как от обычных ламп. Если поставить жёлтые, и будет свет через стекло как и был при лампе накаливания. Поэтому и изначально брал красные себе. + ко всему был расчёт на то, что может быть когда нибудь сделаю прозрачные стёкла, а в этом случае белые светодиоды не прокатят...

[Hmurii]

За цветное стекло лучше ставить светодиоды соответствующего цвета, иначе значительная часть светового потока теряется при прохождении светофильтра (цветного стекла).

[Тень админа]

спасибо) то что хотел - услышал)

[serg6033]

Господа, имеем светодиодные ленты с питанием на 12 вольт. Резистор, если мне память не изменяет, был 151 Ом на три диода Или 121. Не помню уже. Методом подсчёта по таблице стандартных диодов, меняем сопротивление для питания от 28 вольт. (Штатные сопротивления были удалены при помощи зверского инструмента под названием бокорезы). Получилось 860 Ом. Всё работает, но резюк греется аццки. В чём причина? Неужели мощности сопротивления не хватает? И как тогда смд сопротивления выдерживали те-же три диода? Или они более мощные, при своих маленьких размерах? В общем, я в печали. Хотел переделать всю подсветку+ задние фонари. Достали вечно перегорающие лампы в них. Плюс ко всему, фонари явно колхозного производства. Лампы из патронов выпадают, бывает и контакты коротят внутри фонарей. У одного нашего водителя даже проводка сгорела от фонаря до салона. Не будем проводить параллели, но у него болт вместо преда был вставлен. Так что- смд резюки брать предпочтительнее?

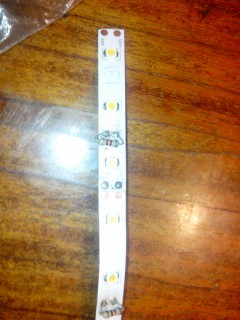

А, ну да, Вот как это выглядит на самом деле.

[Серый]

SMD тоже греются в мощных лентах. Если не греется явно больше 100 градусов, забей. А так логично, что резюк сильнее стал греться, на нем в разы увеличилось падение напруги

[Странник]

1 - резистор надо мощнее, либо к этому радиатор крутить (но как?)
2 - есть вариант запитать последовательно две ленты, должно получиться как 12+12 (о результатах не знаю, слышал только о такой переделке на магнитовском мане)
3 - из личных (и около личных) опытов эксплуатации - светодиоды не есть "гуд" - прегорают также быстро как и лампы, а стоят в разы дороже. Поставь лампы, а то, что перегорают - так нефиг казахстан по 5 рублей брать - осрам, филипс и бош (последнее время только бош по 20) по 20 - 25 рублей за лампу ходят по полгода (у меня тоже рессоры по кругу если что)
4 - пред установкой лампы смажь её цоколь токопроводящей смазкой.

[serg6033]

Вадим, горят (перегорают) те светодиодные лампы, которые в магазинах продаются готовые к устанговке вместо штатных ламп. И то, большинство из них я оживлял. Там как раз резистор перегорать любит. Он там как правило ещё меньшей мощности,чем мой. Вообще, хочу на других- более мощных диодах собрать задние фонари. Буду думать. Фонари (доноры) уже дома валяются. Финансов- реализовать данную затею, пока не хватает. Вот с лентами и возился.

[Странник]

Наверное экономически и по трудозатратам выгоднее будет купить готовые фонари, чем пытаться сделать свои.

Вот, трёхсекционный. Правый также. Семисекционного не нашёл, но у него цена вроде около полутора тысяч.

[Серый]

458 р. вовсе недорого для такого фонарика.

Сейчас, если бы я проектировал диодный фонарь, ставил бы только импульсные DC-DC преобразователи, они сейчас очень доступны стали - у китайцев можно готовые модули с обвязкой купить. У Димаса на фольксе, надо мне признать, несовсем удачно получилось на LMках (главный недостаток всё это греется жутко)

[serg6033]

Я тоже краем уха что-то про импульсные слышал, но пока не вникал в суть. Нужно на форуме Ledway поштудировать темы.

[-Keeper-]

Сергей, 151 это 150 Ом. В данной ситуации конечно не имеет значения, просто инфа на будущее. Если в неком девайсе будет например 152 - значит 1,5 кОм и т.д.

[serg6033]

Лёш, если я правильно понял то, что ты пытаешься донести, далее: 153= 15 КОм?

[-Keeper-]

да, маркировок есть несколько, конкретно для этой так и есть.
например http://www.micronika.ru/docs/resistor/index-smd.shtml
я порой перестраховываюсь, проверяя тестером

[serg6033]

Всё понятно. Спасибо.
